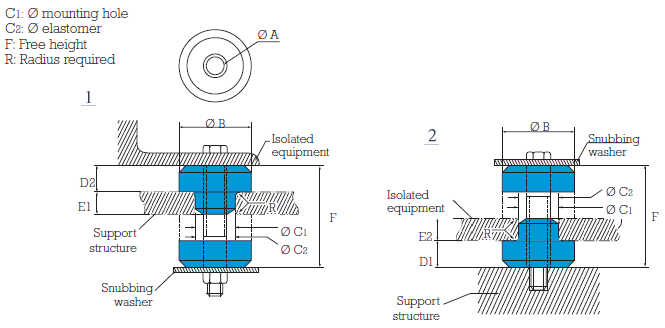

Universeel KPUM Trillingdempers
Bestaat uit 2 delen, een rubber ring en een rubber mof gebonden met een metaal spacer. Functies- Verkrijgbaar in CR en NR
- Plaats bereik 80 tot 450 kg
- Dynamische verticale bewegingen worden beperkt en een uitstekende stabiliteit is horizontaal verstrekt
- dynamische efficiëntie in alle richtingen.
- Er is plaats voor vervorming en uitlijning.
- Bedrijfsresultaat temperatuurbereik is -30 C tot +100 C
- Eenvoudig te installeren
- Motoren
- Mobiele toepassingen
- Voertuigcabines
- Off-road voertuigen
- Military vehicles
| Maximum Load (kg) | ||||||||||
| Artikel Nr. | A | B | C1 | C2 | D | E1 | E2 | F | 45 Shore | 60 Shore A |
KPUM3232 | 10.0 | 32 | 19.3 | 20 | 12/13 | 10 | 10 | 32 | 40 | 113 |
KPUM3232M | 10.0 | 32 | 19.3 | 20 | 12/17.5 | 5 | 5 | 32 | 35 | 100 |
| KPUM4752 | 13.5 | 47 | 33 | 31.75 | 20 | 14 | 12 | 52.2 | 79 | 172 |
| KPUM6463 | 16.0 | 64 | 40 | 38.1 | 23 | 22 | 19 | 62 | 159 | 390 |
| KPUM9075 | 23.7 | 89 | 58.4 | 57.5 | 23 | 25 | 22 | 73 | 231 | 531 |
| Support Structure 1 | Support Structure 2 | |||||||
| Artikel Nr. | Axial Kg | Radial Kg | Fo Hz | El mm | Axial Kg | Radial Kg | Fo Hz | El mm |
KPUM3232 (45sh) | 40 | 13 | 15 | 9.5 | 40 | 13 | 15 | 9.5 |
KPUM3232 (60sh) | 113 | 22 | 15 | 9.5 | 113 | 22 | 15 | 9.5 |
| KPUM4752 (45sh) | 79 | 29 | 12 | 14 | 54 | 36 | 15 | 12.5 |
| KPUM4752 (60sh) | 172 | 75 | 12 | 14 | 118 | 81 | 15 | 12.5 |
| KPUM6463(45sh) | 159 | 63 | 11 | 22 | 68 | 47 | 15 | 25.5 |
| KPUM6463(65sh) | 390 | 175 | 11 | 22 | 147 | 111 | 15 | 25.5 |
| KPUM9075(45sh) | 231 | 104 | 10 | 28.5 | 136 | 100 | 15 | 25.5 |
| KPUM9075(65sh) | 531 | 268 | 10 | 28.5 | 227 | 181 | 15 | 25.5 |
