TB Midden Verbonden demper

Midden Verbonden dempers isoleren trilling; verminderd schok en geluidt. Deze demper is eenvoudig om te installeren, compacte en een faalveilige demper die een schokladingen van 10g kan weerstaan.

De TB serie is om trilling in alle richtingen te isoleren en is geschikt voor mobiele en statische operatie .

Artikel Nr.	A	B	C	D	E
TB2818	20.1	17.5	10	27.7	5.6
TB4525	31.5	25.4	13	44.5	10.4
TB5133	34.3	35	13	50.8	13.5
TB6445	41.1	44.5	16	63.5	15.7
TB8423	38	23	16	84	16
TB9551	56	50.8	20	95	25.4

Technical Data

Artikel Nr.	*Max Axial Static Load kg	Maximum Deflection mm
TB2818	56	.64
TB4525	155	1.02
TB5133	211	1.52
TB6445	334	1.62
TB8423	334	1.62
TB9551	395	1.7

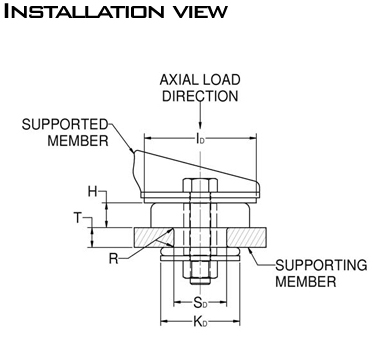

Part Number	H(mm) +/- 0.03mm	I_D (mm)	K_D (mm)	S_D (mm)	T(mm) +/- 0.03mm	R(mm) +/- 0.015mm
TB2818	5.3	32	28-30	18.6	9	1.5
TB4525	9.7	50	38-40	28.4	9.7	1.5
TB5133	11.4	58	50-52	31.8	15.8	1.5
TB6445	14.2	74	56-58	38.1	19.1	1.5
TB8423	14.5	94	55-57	35.2	3	1.5
TB9551	23.9	108	75-78	50.8	19.1	3
